医用硅凝胶-凯发旗舰

加热快速固化的双组份压敏型硅橡胶胶水,固化后与硅胶、tpu布料基材附着力好；

提高硅胶的表面剥离力。固化前具有较好的流支性；固化后高透明度，表面剥离力佳。

本品为加热快速固化的双组份凯发旗舰,固化后与硅胶、tpu等基材具有较好的附着力；并且能提高硅胶的表面剥离力。胶料在固化前具有较好的流支性；固化后具有优异的电气绝缘性和高透明度，且拥有优异的表面剥离力。与皮肤接触时可重复使用，表面产生污渍时，用洗洁精涂抹再用清水冲洗干净即可。广泛应用于保健按摩贴、手机保护贴等硅胶保护贴系列产品。

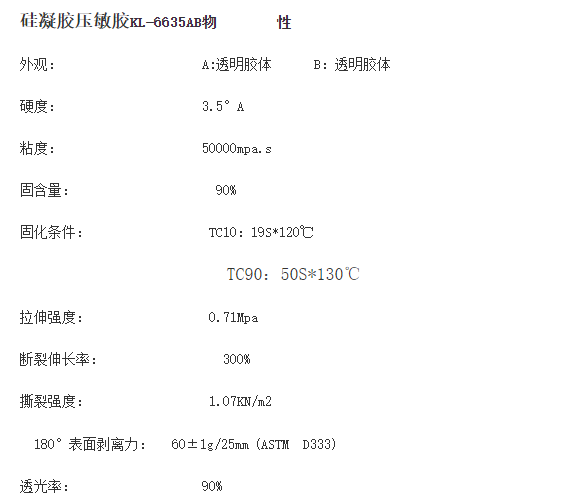

硅凝胶压敏胶kl-6635ab使用方法：

1、建议使用比例：6635a:6635b=1:1(重量比)；按比例称取物料，并混合均匀；

2、采用涂布法或压延法将硅胶胶水均匀涂在硅胶、tpu/eva或布料等基材上；

3、90℃烘烤540秒即可。

硅凝胶压敏胶kl-6635ab注意事项

1、用户应根据基材种类、涂布厚度及气候条件（环境温度、湿度）等对混合比例作适当调整。在高温高湿的气候条件，用户应将固化剂的配比在原有基础上增加5%~10%左右使用。

2、被粘接的基材表面需清洁干燥、无灰尘、油污。

3、涂布过程中需注意检查、控制胶粘剂粘度；要有足够的涂布量，并充分熟化。

4.涂布须保持良好的适合环境，建议操作车间采用无尘处理、温度控制在25～35℃，湿度控制在15～60%。粉尘过多会导致不良增多，温度过低会致使流平不佳、附着下降，湿度过大易造成涂膜缩孔，湿度过低易造成静电安全隐患，出现表面发白现象。

5、已调配后的胶料应尽量在1小时内用完，如发现胶粘剂粘度明显提高或呈现凝胶时，应停止使用。

6、胶料混料后使用时应注意通风，并佩戴适当的劳保工具。且远离火种、高温及注意静电。

7、使用前请阅读产品安全使用说明。

硅凝胶压敏胶kl-6635ab储存条件：未混合的物料常温下保存期为6个月。

硅凝胶压敏胶kl-6635ab 包 装:20kg/桶、50kg/桶

  硅凝胶压敏胶kl-6635ab

找硅凝胶压敏胶上康利邦 凯发旗舰
